Konfigurasi VLAN Pada Pada Cisco Packet Tracer

Asalamualaikum Wr. Wb.

A. PENDAHULUAN

Selamat datang di blog saya, pada hari ini merupakan hari ke sembilan saya mengikuti training Cisco. Pada hari ini saya habis melakukan konfigurasi VLAN pada cisco packet tracer, Oke langsung saja dibaca dan dipahami.

B. LATAR BELAKANG

Agar dapat melakukan konfigurasi VLAN Trunking yang berfungsi untuk menghubungkan 2 atau lebih VLAN agar dapat saling berhubungan meskipun hanya menggunakan switch.

C. MAKSUD DAN TUJUAN

Agar mengerti konsep dan cara kerja dari vlan.

D.   ALAT DAN BAHAN

     1. Software Cisco Packet Tracer ( saya menggunakan versi 7.0 )
     2. Laptop

E. WAKTU YANG DI BUTUHKAN

2 jam

F. PEMBAHASAN

1. PENGERTIAN VLAN

Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama. Agar computer bisa berkomunikasi pada VLAN yang sama, setiap computer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN. Sebuah port switch yang telah dikonfigurasi dengan sebuah VLAN tunggal disebut sebagai access port.

Sebuah VLAN memungkinkan seorang Administrator untuk menciptakan sekelompok peralatan yang secara logic dihubungkan satu sama lain. Dengan VLAN, kita dapat membagi jaringan switch secara logik berdasarkan fungsi, departemen atau project team.

1. Pertama-tama buatlah topologi, atau contoh seperti ini.

2. Langkah pertama adalah mengeklik swicth yang ingin di konfigurasi vlan, contoh : saya mengkonfigurasi vlan pada swicth 1.

3. Maka tampilannya akan seperti di bawah ini. Untuk langkah selanjutnya anda klik tombol CLI untuk mengkonfigurasi swicth anda.

4. Langkah selanjutnya adalah mengkonfigurasi swicth, contoh : konfigurasi swicth 1 milik saya. Untuk konfigurasinya, anda cukum mengkonfigurasi interfaces dan vlan yang sesuai anda simulasikan.

5. Untuk langkah selanjutnya anda dapat mengkonfigurasi swicth-swicth yang lain sesuai apa yang anda sedang simulasikan. Cara konfigurasi swicthnya hampir sama seperti konfigurasi swicth yang pertama. Contoh : Saya mengkonfigurasi swicth 2, swicth 3, swicth4, swicth 5.

6. Selanjutnya saya mengkonfigurasi swicth 3

7. Selanjutnya saya mengkonfigurasi swicth 3.

8. Selanjutnya saya mengkonfigurasi swicth 4.

9. Selanjutnya saya mengkonfigurasi swicth 5.

10. Langkah selanjutnya saya akan mengkonfigurasi MLS.

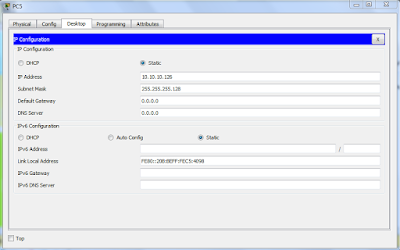

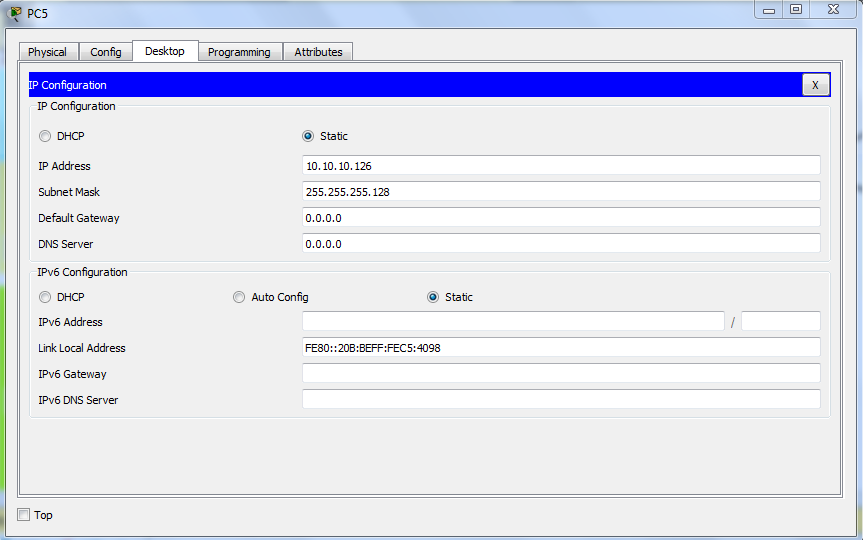

11. Selanjutnya saya memasukan ip pada masing-masing komputer. Contoh : Saya memasukkan ip pada komputer 0, komputer 1, komputer 2, komputer 3,komputer 4, komputer 5, komputer 6.

12. Selanjutnya saya akan memasukkan ip pada komputer 0. Langkah yang pertama adalah :

a) .klik komputer 0 kemudian klik tombol Desktop
